Technik der Windkraftanlagen – was im Inneren moderner Windräder steckt

Wenn Sie zuerst die Grundlagen kennenlernen möchten, finden Sie im Beitrag „Wie funktioniert ein Windrad?“ eine einfache Erklärung der Stromerzeugung aus Wind.

Der konstruktive Aufbau von Windkraftanlagen – und worauf es heute ankommt

Während die grundlegende Funktionsweise von Windenergie unverändert ist, unterscheiden sich moderne Windkraftanlagen deutlich von den Anlagen der frühen 2000er Jahre. Der Hauptgrund: Die Anlagen sind in Höhe, Rotordurchmesser und Leistung stark gewachsen. Ein Turm, der vor zwanzig Jahren 80 Meter maß, erreicht heute häufig 160 Meter, und die Rotorblätter moderner Onshore-Anlagen sind deutlich länger als früher.

Diese Entwicklung verändert die gesamte Konstruktionslogik. Größere Bauteile erzeugen höhere Biegemomente, stärkere Schwingungen und deutlich komplexere Lastwechsel. Gleichzeitig steigen die Anforderungen an Dauerfestigkeit, Korrosionsschutz und Schwingungsdämpfung. Gerade im Binnenland sind höhere Türme und optimierte Blattprofile entscheidend, um stabile und wirtschaftliche Erträge zu erzielen.

Wenn Sie prüfen möchten, ob Ihr Grundstück grundsätzlich in Frage kommt, hilft eine kurze Standort-Einschätzung als erster Schritt.

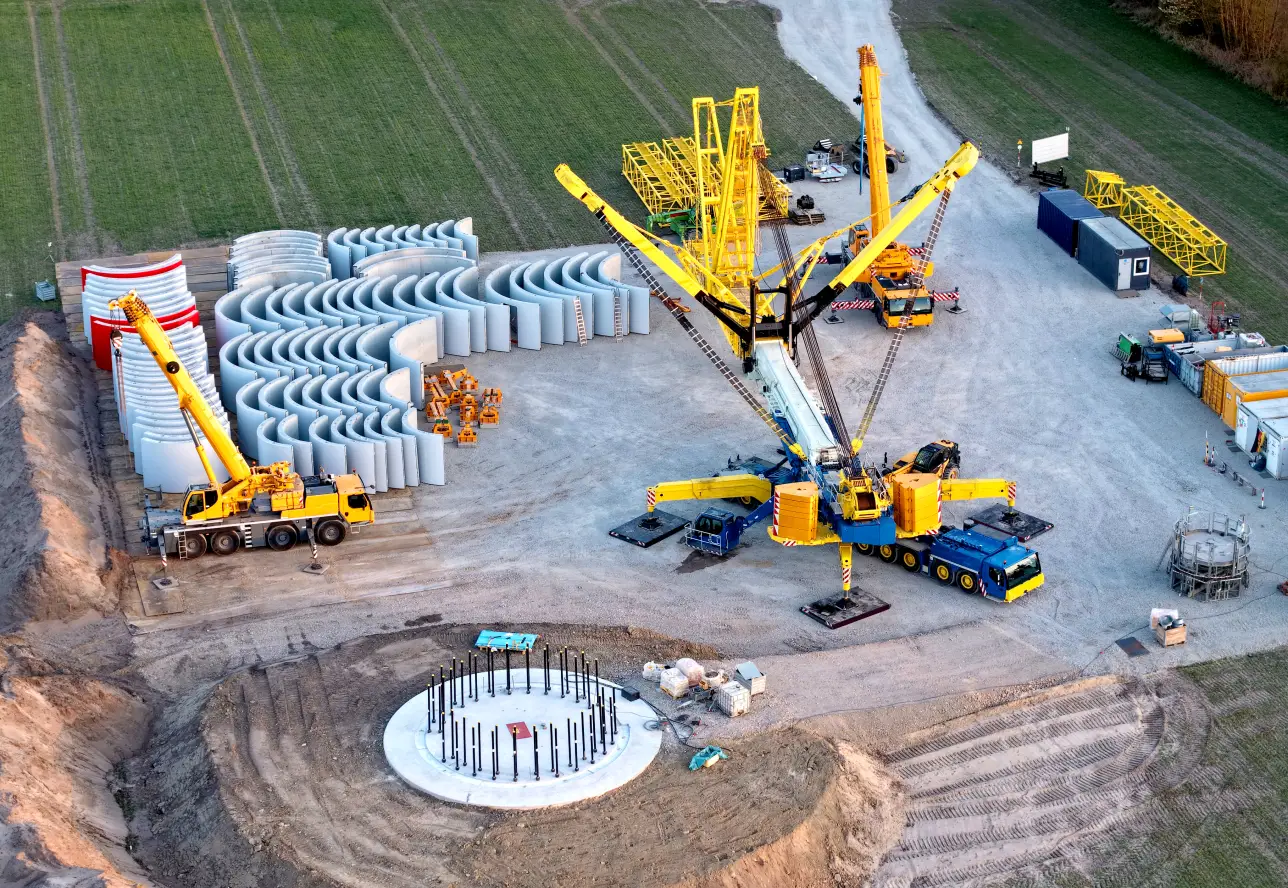

Größere Fundamente und Türme

Mit der Größe moderner Windkraftanlagen steigen auch die Anforderungen an Fundament und Turm. Sie sind komplexe, schwingungsaktive Systeme, die Kräfte aufnehmen müssen, die aus Rotorbewegung, Windlasten und wechselnden Betriebszuständen entstehen. Und das über eine Laufzeit von 20 bis 30 Jahren, mit Milliarden Lastwechseln.

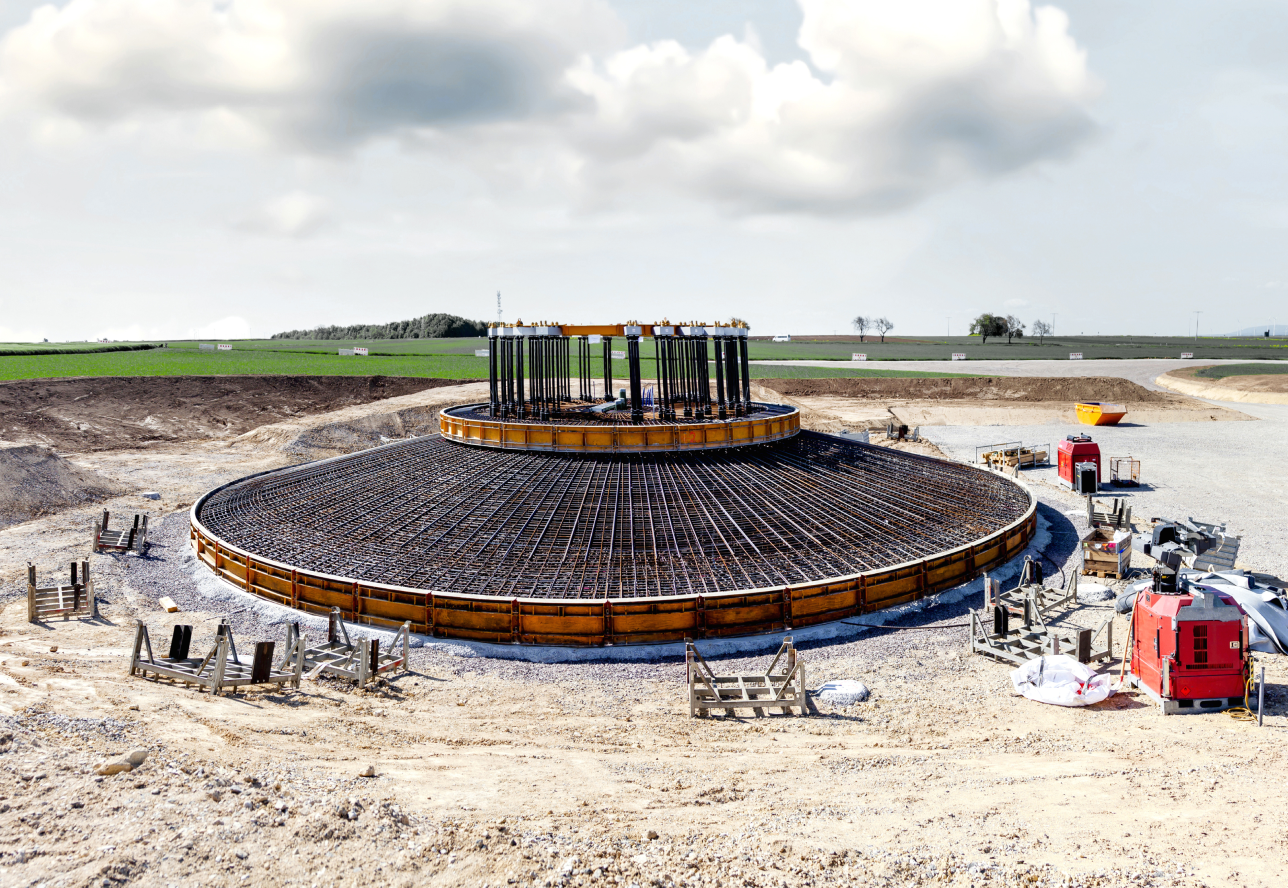

Fundamente – lastverteilende Systeme für gewachsene Dimensionen

Fundamente gehören zu den Bauteilen, deren technische Anforderungen sich mit dem Größenwachstum der Anlagen stark verändert haben. Mit der Anlagengröße steigen auch die Anforderungen an die Gründung. Deshalb sind bei heutigen Großanlagen Fundamentdurchmesser von 20 bis 30 Metern keine Seltenheit. Typisch sind dabei Betonfundamente mit mehreren hundert Kubikmetern Volumen sowie Stahlbewehrungen im Bereich von mehreren Dutzend Tonnen.

Die heute üblichen Flachfundamente bestehen aus massivem Stahlbeton, der die Lasten breit in den Untergrund verteilt. Wo der Boden nicht ausreichend tragfähig ist, kommen Tiefgründungen zum Einsatz – etwa Pfähle aus Stahl oder Beton, die Kräfte in tiefere, stabilere Bodenschichten ableiten. Entscheidend ist die Ermüdungsfestigkeit: Beton und Stahl werden durch Wind und Anlagenbetrieb über Jahrzehnte millionenfach belastet. Entsprechend verlangen Bemessungsregeln – etwa die DIBt-Richtlinie für Windenergieanlagen in Verbindung mit dem Eurocode 2 für Stahlbeton – eigene Ermüdungsnachweise für Turm und Gründung.

Windkraftanlagen-Türme – hochbelastete Schwingungssysteme

Der Turm einer Windkraftanlage ist Lastpfad und Schwingungssystem zugleich. Je höher eine Anlage wird, desto größer werden sowohl die horizontalen Windlasten als auch die vertikalen Belastungen aus dem Eigengewicht. Moderne Turmhöhen von 120 bis 160 Metern – im Binnenland oft noch darüber – verändern die statische und dynamische Charakteristik erheblich.

Eine zentrale Kennzahl ist die Eigenfrequenz des Turms. Sie muss ausreichend Abstand zu den Erregerfrequenzen des Rotors haben, damit keine Resonanzphänomene entstehen. Dafür werden Turmsteifigkeit, Masseverteilung und Schwingungsdämpfung gezielt aufeinander abgestimmt.

In Deutschland dominieren heute zwei Konstruktionsformen:

• Stahltürme, segmentweise gefertigt und verschweißt, bieten hohe Belastbarkeit und präzise Fertigungstoleranzen, erfordern aber konsequenten Korrosionsschutz.
• Hybridtürme mit einem Betonsockel und aufgesetzten Stahlsegmenten erhöhen die Steifigkeit und ermöglichen größere Nabenhöhen. Diese Bauweise hat sich bei Binnenlandstandorten durchgesetzt, weil sie die Schwingungsanfälligkeit reduziert und materialeffizienter mit hohen Lasten umgeht.

Mit dem Größenwachstum rückt auch der Übergang zwischen Turm und Fundament stärker in den Fokus. Diese Zone ist besonders belastet, da hier Biegemomente und Schubkräfte zusammenwirken. Hersteller setzen daher auf verstärkte Ringanker, hochfeste Schraubverbindungen und optimierte Kontaktflächen, um langfristige Ermüdungsschäden zu vermeiden.

Gondel, Hauptwelle und Lager – Kraftübertragung im Maschinenhaus

In der Gondel (Maschinenhaus) wird aus der Bewegung der Rotorblätter ein stabiler, kontrollierbarer Energieprozess. Hier laufen die mechanischen Lasten zusammen, werden über die Hauptwelle weitergeleitet, gegebenenfalls über ein Getriebe übersetzt und letztlich dem Generator zugeführt.

Die Gondel beherbergt den gesamten Antriebsstrang sowie Steuerungs-, Hydraulik- und Kühlsysteme. Aus ingenieurtechnischer Sicht wirkt sie wie ein dicht gepacktes System aus Wellen, Lagern, Gehäusen, Dämpfungselementen und Sicherheitseinrichtungen.

Hauptwelle – Verbindung zwischen Aerodynamik und Generator

Die Hauptwelle ist die zentrale Komponente der mechanischen Kraftübertragung. Sie verbindet die Nabe – also das Bauteil, an dem die Rotorblätter befestigt sind – mit dem nachgelagerten Getriebe oder unmittelbar mit dem Generator. Die Welle muss ein hohes Drehmoment, wechselnde Biegemomente und Schubkräfte aufnehmen, ohne sich dauerhaft zu verformen.

Moderne Hauptwellen werden aus vergüteten, hochfesten Stählen gefertigt, die für eine hohe Ermüdungsfestigkeit unter wechselnden Großlasten ausgelegt sind. Die Dimensionierung folgt dabei den in der Normenreihe IEC 61400 definierten Design Load Cases, also Kombinationen aus Windbedingungen und Betriebszuständen, die die maßgeblichen Belastungssituationen über die gesamte Lebensdauer einer Anlage abbilden. Diese Auslegung wird im Rahmen von Typen- und Projektzertifizierungen (z. B. durch DNV oder TÜV) geprüft.

Je nach Anlagentyp findet man zwei grundlegende Konzepte:

• Antriebsstrang mit gemeinsamer Lagerung von Welle und Getriebe: Eine klassische Drei-Punkt-Lagerung. Welle und Getriebe stehen in einem gemeinsamen Lastpfad, ein Hauptlager sitzt nahe an der Nabe, weitere Lagerpunkte liegen am Getriebe.
• Modulare Antriebsstränge mit getrennter Lagerung von Hauptwelle und Getriebe: Die Hauptwelle wird in eigenen Hauptlagern geführt, das Getriebe ist separat gelagert und über Kupplungen angebunden. Dadurch wird das Getriebe von einem Großteil der Biege- und Querkräfte entlastet.

Ziel ist in beiden Fällen, Lasten so einzuleiten, dass nachgelagerte Komponenten gleichmäßig belastet werden und lokale Überbeanspruchungen vermieden werden.

Lagerung – Mikrometer-Toleranzen bei Megawatt-Leistung

Die Lager der Hauptwelle führen die Welle und tragen gleichzeitig hohe Lasten. Verwendet werden überwiegend Wälzlager großer Abmessungen, etwa zweireihige Kegelrollenlager oder Pendelrollenlager. Diese Lager sind für hohe kombinierte Radial- und Axiallasten und für Verlagerungen ausgelegt, wie sie im Hauptlager von Windenergieanlagen auftreten.

Neben statischen Lasten sind vor allem wechselnde dynamische Belastungen entscheidend – etwa durch Turbulenzen, Richtungsänderungen und Schaltvorgänge. Schon geringe Fehlausrichtungen können die Lebensdauer deutlich verkürzen.

Zentrale Einflussfaktoren sind:

• Lastverteilung im Lager: innere Geometrie, Käfigführung
• Schmierung: Öl- oder Fettschmierung, Zustandsüberwachung des Schmierstoffs
• Temperaturmanagement: Vermeidung von Überhitzung und lokaler Erwärmung
• Sauberkeit: Partikel und Feuchtigkeit als zentrale Faktoren für vorzeitige Lagerausfälle

Viele moderne Anlagen verfügen über zentrale Schmier- und Überwachungssysteme, die Füllstände, Drücke und Temperaturen erfassen. Condition-Monitoring-Systeme analysieren zusätzlich Schwingungen und Frequenzspektren, um frühzeitig Schäden an Lagerstellen oder Getriebekomponenten zu erkennen.

Getriebe und Lagerverbund – konstruktive Entkopplung

In Anlagen mit Getriebe kommt es darauf an, wie die Lasten zwischen Hauptwelle und Getriebe verteilt werden. In früheren Generationen trugen Getriebelager oft einen wesentlichen Teil der Rotorlasten mit. Das Getriebe war damit integraler Bestandteil des Lastpfades. Neuere Antriebskonzepte setzen stärker auf eine konstruktive Entkopplung: Die Hauptwelle wird in eigenen Hauptlagern gelagert, das Getriebe erhält eine separate Lagerung und wird über Gelenk- oder Elastomerkupplungen an den Lastpfad angebunden.

Dadurch sinken Biege- und Querkräfte im Getriebe, was das Risiko von Zahnflankenschäden, Lagerermüdung im Getriebe und Gehäuseverformung reduziert. Zudem kann eine modulare Anordnung Reparaturen erleichtern.

Gehäuse und Gondelstruktur – Schutz und Steifigkeit

Die Gondel schützt nicht nur vor Witterung. Über den inneren Rahmen – den Maschinenträger oder das Bedplate – trägt sie zur Steifigkeit und Dämpfung des Gesamtsystems bei. Der Maschinenträger nimmt die Lager der Hauptwelle, das Getriebe und den Generator auf und leitet die daraus resultierenden Kräfte über das Azimutlager in den Turm ein.

Bei der Auslegung werden nicht nur statische Lasten, sondern auch Verdrehungen und Verformungen des gesamten Turm-Gondel-Systems berücksichtigt. Der Maschinenträger muss steif genug sein, um die Position der Lager und Kupplungen stabil zu halten, und zugleich so gestaltet werden, dass Schwingungen nicht unkontrolliert verstärkt werden. Großmaßstäbliche Gondelprüfstände und Simulationen dienen dazu, das Zusammenspiel von Maschinenträger, Antriebsstrang und Regelung im Vollsystem zu bewerten und kritische Lastfälle vorab zu identifizieren.

Rotorblätter und Nabe – aerodynamische Tragwerke im Dauereinsatz

Der Rotor ist der Bereich einer Windkraftanlage, in dem der Wind unmittelbar auf Technik trifft. Die Rotorblätter formen das aerodynamische Profil, die Nabe verbindet sie mit der Hauptwelle und beherbergt zentrale Elemente der Pitch-Systeme. In dieser Baugruppe entscheidet sich, wie effizient die Anlage den Wind nutzt – und wie gut sie mit wechselnden Lasten zurechtkommt.

Verbundwerkstoffe im Megawattmaßstab

Rotorblätter heutiger Windkraftanlagen bestehen überwiegend aus faserverstärkten Verbundwerkstoffen, meist glasfaserverstärkten Kunststoffen (GFK). In den Haupttragelementen des Blattes sowie in besonders hoch belasteten Zonen kommt teilweise kohlenstofffaserverstärkter Kunststoff (CFK) zum Einsatz. Diese Kombination aus Faser und Matrixharz ermöglicht eine hohe Biegesteifigkeit bei vergleichsweise geringem Gewicht.

Konstruktiv sind die Blätter in Längsrichtung in Gurte, Stege und Schalen unterteilt, in Querrichtung in verschiedene Zonen mit unterschiedlicher Wanddicke und Faserorientierung. Innen kommen häufig Sandwichstrukturen mit leichten Kernmaterialien wie Balsaholz oder Schaumstoffen zum Einsatz, um Steifigkeit zu erhöhen und Masse zu sparen. Die Faserlagen werden so ausgerichtet, dass sie die maßgeblichen Belastungen – Biegung, Torsion und Schub – gezielt aufnehmen.

Verbundwerkstoffe reagieren empfindlich auf Feuchtigkeit, Temperaturwechsel und lokale Fehlstellen. Deshalb spielen Qualitätskontrolle und Nachweise zur Ermüdungsfestigkeit eine zentrale Rolle. Beschichtungen und Lacke schützen zusätzlich vor UV-Strahlung, Feuchtigkeit und Abrieb.

Blattverformung und aeroelastisches Verhalten

Rotorblätter sind im Betrieb elastische Tragwerke: Unter Last biegen und verdrehen sie sich kontrolliert. Diese Verformungen sind Teil der Auslegung und helfen, Lasten zu begrenzen.

Der äußere Blattbereich liefert den größten Beitrag zum Energieertrag, ist aber zugleich am stärksten belastet. Hohe Umfangsgeschwindigkeiten führen dazu, dass schon kleine Böen oder Richtungsänderungen deutliche Lastspitzen auslösen können.

In der aeroelastischen Auslegung werden aerodynamische Kräfte, Struktursteifigkeit und Massenverteilung gemeinsam betrachtet. Ziel ist, dass sich das Blatt bei wachsender Belastung so durchbiegt und verdreht, dass Anstellwinkel und Lasten begrenzt bleiben. Eigenfrequenzen des Blattes müssen ausreichend Abstand zu den Erregerfrequenzen von Rotor und Turm haben, damit keine Resonanzen entstehen.

Die Normenreihe IEC 61400 definiert Lastfälle von Extremereignissen wie Sturm oder Notabschaltung bis hin zu millionenfachen Lastwechseln im Teillastbetrieb. Diese Szenarien werden zu Lastkollektiven zusammengeführt, die die Ermüdung über die geplante Lebensdauer abbilden und die Dimensionierung von Blattwandstärken, Gurten und Stegen bestimmen.

Vorderkante und Erosionsschutz – sensible Zone mit hoher Relevanz

Die Vorderkante des Rotorblatts ist die am stärksten exponierte Zone. Dort treffen Regen, Hagel, Staub, Insekten und im Offshore-Bereich salzhaltige Aerosole auf eine mit hoher Geschwindigkeit bewegte Oberfläche. Durch die Blattspitzengeschwindigkeiten wirken selbst kleine Partikel mit hoher Einschlagsenergie.

Erosion an der Vorderkante gehört zu den häufigsten Schadensbildern an Rotorblättern und kann den aerodynamischen Wirkungsgrad messbar verringern, wenn sie nicht behoben wird.

Zum Schutz der Struktur werden mehrere Ebenen kombiniert:

• widerstandsfähige Deckschichten, sogenannte Topcoats,
• zusätzliche Erosionsschutzsysteme an der Blattvorderkante, etwa Folien oder Elastomerprofile,
• regelmäßige Inspektionen aus der Nähe, per Drohne oder Seilzugang.

Reparaturen im Bereich der Vorderkante sind in der Regel deutlich kostengünstiger als der Austausch eines gesamten Blattes. Jede vermiedene Aufrauung trägt dazu bei, den aerodynamischen Wirkungsgrad stabil zu halten.

Die Nabe als Knotenpunkt – Verbindung von Rotor und Antriebsstrang

Die Rotornabe verbindet die Rotorblätter mit der Hauptwelle und überträgt die aerodynamischen Drehmomente und Biegemomente auf den Antriebsstrang. Gleichzeitig nimmt sie die Blattlager, Pitch-Antriebe und Teile des Blitzschutzsystems auf.

Konstruktiv handelt es sich meist um ein großes Stahlgussteil mit Innenräumen für Wartungszugänge, Kabelkanäle und Aggregatbefestigungen. In der Nabe laufen Kabel für Sensorik und Pitch-Systeme zusammen, und sie bildet einen Abschnitt des Blitzstrompfades vom Rotor in die Gondelstruktur.

Blattlager und Pitch-System – Feinmechanik unter Großlast

Zwischen Rotorblatt und Nabe sitzen die Blattlager, häufig als groß dimensionierte Vierpunkt-Kugeldrehverbindungen oder als Kegelrollenlager ausgeführt. Sie erlauben die Verstellung des Blattes um seine Längsachse und übertragen gleichzeitig hohe, wechselnde Biege-, Zug- und Torsionslasten. Anwendungen in der Windenergie gehören zu den anspruchsvollsten Einsatzfällen für solche Lager: hohe Lasten, niedrige Drehzahlen, dauerhafte Wechselbelastungen und eingeschränkte Wartungszugänglichkeit.

Die Verstellung übernehmen Pitch-Systeme, die als elektro-mechanische oder hydraulische Antriebe ausgeführt sein können. Elektro-mechanische Systeme nutzen Drehstrommotoren und Planetengetriebe, deren Ritzel in die Innenverzahnung der Blattlager eingreifen. Hydraulische Systeme arbeiten mit Zylindern und Proportionalventilen, gespeist aus Aggregaten mit Druckspeichern. Im Einsatz haben sich im Wesentlichen zwei Grundkonzepte etabliert:

• hydraulische Pitch-Systeme mit hoher Leistungsdichte und robuster Kraftübertragung
• elektrische Pitch-Systeme mit präziser Ansteuerung und enger Einbindung in die elektrische Steuerungsebene

Jedes Blatt verfügt über ein eigenes Pitch-System mit eigener Energieversorgung. Dadurch bleibt die Möglichkeit zur aerodynamischen Abbremsung auch dann erhalten, wenn Störungen im Netz oder in Teilen der Steuerung auftreten. In der Sicherheitskette vieler Anlagen ist diese Redundanz ein zentrales Element.

Die Auslegung von Blattprofil, Blattlänge und Pitch-Konzept bestimmt maßgeblich den Jahresertrag einer Windkraftanlage. Gleichzeitig konzentrieren sich im Rotorbereich zahlreiche potenziell kostenintensive Risiken: Schäden an Blattstruktur, Vorderkante oder Blattlagern führen zu Reparaturaufwand und häufig zu Abschaltungen und Produktionsausfällen. Erosion an Vorderkanten und Schäden im Bereich der Blattlager zählen zu den häufigeren Ursachen ungeplanter Stillstände.

Antriebssysteme – Getriebe und Direktantrieb

Der Antriebsstrang von Windkraftanlagen hat sich in den vergangenen Jahren deutlich weiterentwickelt. Lange Zeit dominierten getriebegekoppelte Konzepte, bei denen die langsame Drehbewegung des Rotors über mehrere Stufen auf Generatordrehzahl übersetzt wird. Parallel dazu haben sich Direktantriebe etabliert, bei denen die Rotorwelle unmittelbar mit einem langsam drehenden Großgenerator verbunden ist.

Beide Lösungen verfolgen dasselbe Ziel: Die mechanische Leistung des Rotors so bereitzustellen, dass sie effizient in elektrische Energie umgewandelt werden kann. Dafür setzen sie auf unterschiedliche technische Wege mit jeweils eigenen Stärken, Schwächen und Wartungsstrategien.

Planetengetriebe als kompakte Drehmomentwandler

In vielen getriebegekoppelten Windkraftanlagen kommen mehrstufige Planetengetriebe zum Einsatz. Der Grund ist ihre kompakte Bauweise bei gleichzeitig hoher Drehmomenttragfähigkeit. Ein Planetengetriebe besteht im Kern aus drei Elementen: einem zentralen Sonnenrad, mehreren Planetenrädern und einem außenliegenden Hohlrad. Die Planetenräder laufen auf einem gemeinsamen Träger, dem Planetenträger, der das Drehmoment weiterleitet.

Durch die Kombination mehrerer solcher Stufen lässt sich die Rotordrehzahl – häufig im Bereich von 5 bis 15 Umdrehungen pro Minute – auf die wesentlich höhere Generatordrehzahl anheben. Typisch sind Gesamtübersetzungen im zweistelligen bis niedrigen dreistelligen Bereich. Je nach Hersteller und Anlagengröße werden Planetenstufen mit nachgeschalteten Stirnradstufen kombiniert, um Baugröße, Gewicht und Wirkungsgrad auszubalancieren.

Die Getriebe müssen dabei mehrere Anforderungen gleichzeitig erfüllen: Sie sollen Lasten zuverlässig übertragen, leise laufen, thermisch stabil bleiben und über die gesamte Lebensdauer ein definiertes Spiel und eine stabile Zahnflankengeometrie halten. Konstruktion und Fertigung bewegen sich im Submillimeter-Bereich, obwohl im Betrieb Drehmomente von über einer Million Newtonmetern auftreten können. Bereits kleine Abweichungen bei Zahnprofil, Lagerluft oder Gehäuseverformung wirken sich auf die Lastverteilung im Zahnkontakt aus und können die Lebensdauer verkürzen.

Schmierung und Kühlung

Schmieröl ist im Getriebe ein zentraler Bestandteil des Gesamtkonzepts: Es bildet tragfähige Schmierfilme zwischen den Zahnflanken und Lagerelementen, transportiert Wärme ab und spült Partikel aus den Kontaktzonen. Moderne Windkraftgetriebe verfügen daher über integrierte Ölsysteme mit Pumpen, Filtern, Kühlern und Überwachungssensorik.

Im Betrieb werden Durchflussmengen, Öltemperaturen und Differenzdrücke überwacht. Steigt die Temperatur oder nimmt die Viskosität ab, sinkt die Schmierfilmtragfähigkeit. Umgekehrt führen Partikel und Wassergehalt zu erhöhtem Verschleiß und Oberflächenschäden. Ölzustandsmessungen und Laboranalysen – etwa zu Metallabrieb, Additivabbau oder Oxidationsprodukten – liefern Hinweise auf beginnende Schäden an Zahnrädern oder Lagern.

Die Position der Getriebe hoch oben im Turm verschärft die Anforderungen an diese Systeme. Wartungszugänge sind eingeschränkt, Ölwechsel und Filtertausch erfordern also eine genaue Planung.

Typische Belastungen und Schadensmechanismen an Getrieben von Windkraftanlagen

Auch Getriebe in Windkraftanlagen arbeiten unter stark wechselnden Betriebsbedingungen. Windgeschwindigkeit und -richtung ändern sich ständig, die Anlage fährt zwischen Teil- und Volllast, schaltet bei Störungen oder Starkwind ab und wieder an. Hinzu kommen Einflüsse aus dem Stromnetz, etwa Lastsprünge oder Netzfehler. All das führt zu komplexen Lastkollektiven, die weit über eine einfache, gleichmäßige Dauerbelastung hinausgehen.

Unter diesen Bedingungen treten vor allem drei Gruppen von Schäden auf:

• Zahnflankenschäden: An den Zahnflanken können sich bei ungünstigen Schmierbedingungen oder wiederkehrenden Lastspitzen feine Grübchen bilden (Mikropitting), aus denen im Laufe der Zeit größere Abplatzungen (Pitting) werden. Die Zahnoberfläche wird rauer, der Lauf wird unruhiger, und die Tragfähigkeit der Verzahnung nimmt ab.
• Lagerschäden durch Gefügeveränderungen: In Wälzlagern werden neben klassischer Ermüdung auch Gefügeveränderungen im Lagerstahl beobachtet, die unter „White Etching Cracks" zusammengefasst werden. Dabei entstehen feine Rissnetzwerke, die zu Ausbrüchen an Laufbahnen führen können. Einflussfaktoren sind hohe Wechselbelastungen, Spannungszustände im Lager und die Bedingungen im Schmierstoff.
• Verformungen von Gehäuse und Struktur: Verformt sich das Getriebegehäuse oder der Maschinenträger unter Last stärker als vorgesehen, verschieben sich Lager- und Zahnradgeometrie zueinander. Die Folge sind Kantenlasten im Zahnkontakt und erhöhter Verschleiß.

Um Schäden zu vermeiden oder zumindest frühzeitig zu erkennen, wird heute viel Aufwand in Auslegung, Prüfung und Überwachung gesteckt. Dazu gehören robuste Konstruktionen, Dauerlaufversuche auf Prüfständen und der Einsatz von Condition-Monitoring-Systemen. Schwingungsanalysen, Drehmoment- und Temperaturmessungen sowie regelmäßige Ölzustandsuntersuchungen liefern Hinweise, wenn sich der Zustand von Verzahnung oder Lagern verändert.

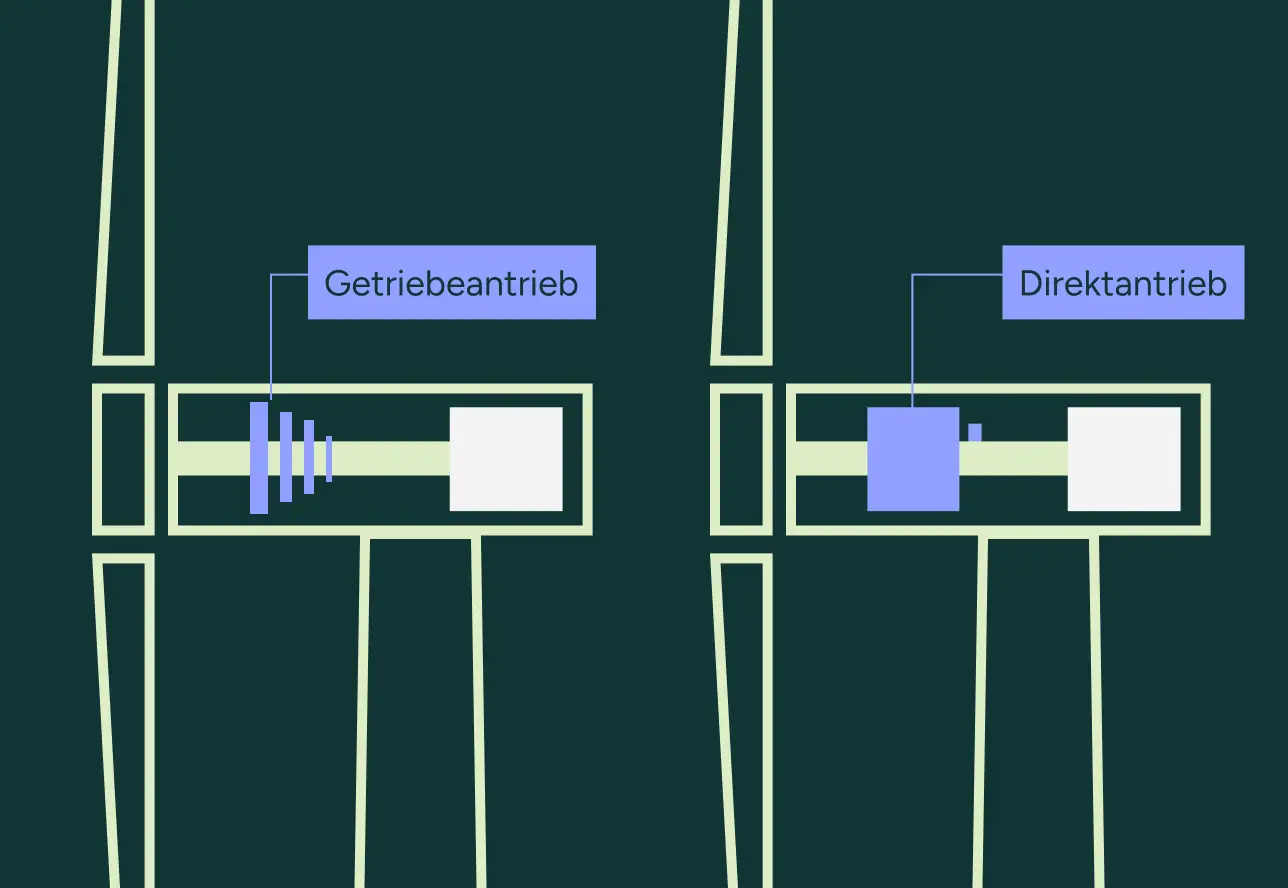

Windkraftanlagen mit Direktantrieb – Drehmoment statt Drehzahlübersetzung

Direktantriebe verfolgen einen anderen Ansatz: Statt die geringe Rotordrehzahl über ein mechanisches Getriebe anzuheben, wird sie direkt für den Generator genutzt. Dazu kommen groß dimensionierte, langsam laufende Generatoren mit hoher Polzahl zum Einsatz, die das benötigte Drehmoment aufnehmen können. Mechanisch entfällt eine komplette Stufe: Die Hauptwelle ist unmittelbar mit dem Generatorrotor verbunden, oder Hauptlager und Generator sind konstruktiv zu einer Einheit zusammengeführt.

Die konstruktiven Herausforderungen verlagern sich damit: Der Generatordurchmesser wächst deutlich an, das Bauteilgewicht steigt, und die Lagerung wird anspruchsvoller. In vielen Konzepten werden Permanentmagnete eingesetzt, um ausreichend Drehmoment bei niedriger Drehzahl zu erzeugen. Das erfordert wiederum ein sorgfältiges thermisches Management, da die Magnetwerkstoffe nur begrenzte Temperaturfenster tolerieren. Kühlkonzepte – etwa Luft-, Wasser- oder Ölkühlung – gewinnen entsprechend an Bedeutung.

Direktantriebe sparen mechanische Komponenten ein, reduzieren die Zahl der Zahnräder und Wälzlager im Antriebsstrang und damit potenzielle Fehlerquellen. Gleichzeitig wachsen die Anforderungen an die Fertigungsgenauigkeit, die Isolation und die elektrische Auslegung des Generators.

Generator, Umrichter und elektrische Systeme – das elektrische Rückgrat der Windenergie-Technologie

Im Generator und in den nachgeschalteten elektrischen Systemen wird aus mechanischer Leistung des Antriebsstrangs netzverträglicher Strom. Während der Antriebsstrang Drehmoment und Drehzahl bereitstellt, sorgt die elektrische Seite dafür, dass Frequenz, Spannung und Stromform zu den Anforderungen des öffentlichen Netzes passen – und dass die Windkraftanlage dabei stabil, regelbar und netzdienlich bleibt. Moderne Windenergie-Technologien setzen deshalb fast durchgängig auf drehzahlvariable Konzepte mit Umrichtern und komplexen Schutz- und Regelmechanismen.

Generatoren in Windkraftanlagen – Asynchron, Synchron und permanenterregt

Der Generator fungiert als Energiewandler zwischen Mechanik und Elektrik. In Windkraftanlagen kommen im Wesentlichen drei Konzepte zum Einsatz: Drehstrom-Asynchrongeneratoren, fremderregte Synchrongeneratoren und permanenterregte Synchrongeneratoren.

Beim Asynchrongenerator – oft als Induktionsgenerator bezeichnet – läuft der Läufer geringfügig langsamer oder schneller als das magnetische Drehfeld im Stator. Diese Differenz nennt man Schlupf. Aus dieser Abweichung speist sich die Energieübertragung: Die mechanische Leistung des Rotors erzeugt im Läufer ein Magnetfeld, das im Stator eine Spannung induziert. Asynchrongeneratoren gelten als robust und vergleichsweise kostengünstig, benötigen aber für den Betrieb als Erzeuger eine geeignete Netzanbindung und eine Bereitstellung der Blindleistung.

Synchrongeneratoren arbeiten dagegen mit einem Läufer, dessen Magnetfeld synchron mit dem Drehfeld im Stator rotiert. Das Erregerfeld kann über Gleichstromwicklungen auf dem Läufer erzeugt werden, wie es bei fremderregten Synchrongeneratoren der Fall ist, oder durch Permanentmagnete. Beide Varianten erlauben eine präzise Steuerung von Spannung und Blindleistung und lassen sich gut mit Vollumrichtern kombinieren. In vielen getriebelosen Direktantrieben kommt heute permanenterregte Synchrongenerator-Technologie zum Einsatz, weil sie bei niedrigen Drehzahlen hohe Drehmomente bereitstellen kann.

In der technologischen Entwicklung von Windkraftanlagen hat sich noch ein klarer Trend abgezeichnet: weg von starr drehzahlgekoppelten Konzepten hin zu drehzahlvariablen Systemen. Doppelt gespeiste Asynchrongeneratoren, bei denen der Läufer über einen leistungsteiligen Umrichter an das Netz gekoppelt ist, sowie Vollumrichterkonzepte mit Synchrongeneratoren dominieren den Markt. Sie ermöglichen eine Anpassung der Drehzahl an die aktuelle Windgeschwindigkeit und damit eine deutlich bessere Ausnutzung der aerodynamischen Leistungskurve.

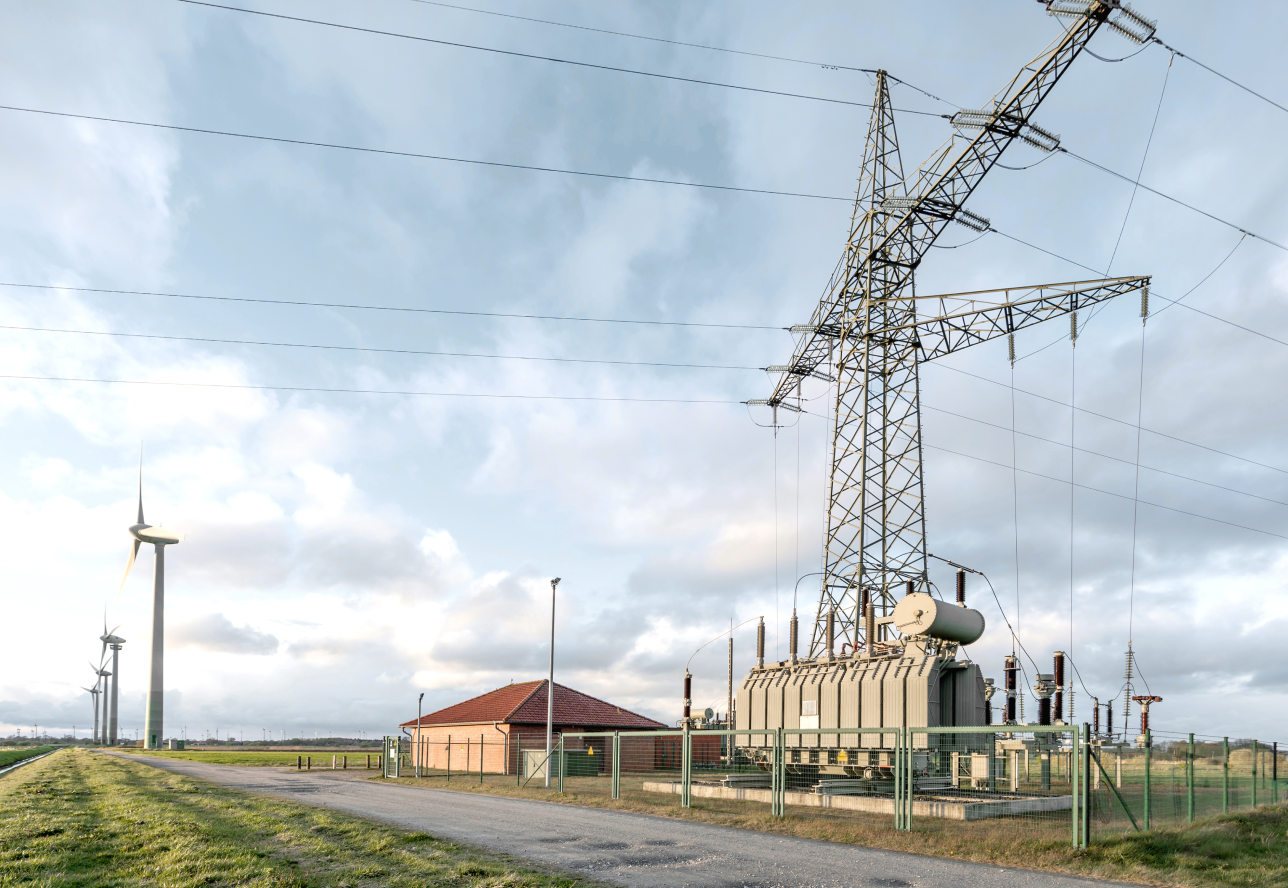

Umrichter und Wechselrichter: Vom variablen Generatorstrom zum netzkonformen Wechselstrom

Drehzahlvariable Windkraftanlagen erzeugen im Generator keinen Strom mit fester Netzfrequenz, sondern Spannungen und Frequenzen, die mit der Rotordrehzahl schwanken. Um den Strom als standardisierten Dreiphasenwechselstrom mit 50 Hertz ins Netz einspeisen zu können, wird ein Umrichtersystem zwischengeschaltet.

Typisch ist ein Aufbau aus drei Stufen: Zunächst erzeugt der Generator einen Wechselstrom mit variabler Frequenz. Dieser wird in einem Gleichrichter in Gleichstrom umgewandelt. In einem dazwischenliegenden Zwischenkreis – meist als Gleichstrom-Zwischenkreis ausgeführt – werden Energiefluss und Spannung geregelt.

Ein nachgeschalteter Wechselrichter formt den Gleichstrom dann wieder in Wechselstrom mit der gewünschten Frequenz und Spannung um, synchron zum Netz. Filterstufen – etwa als LCL-Filter ausgeführt – glätten die Stromform und begrenzen Oberschwingungen, damit die Einspeisung die zulässigen Verzerrungswerte des Verteilnetzes einhält.

Doppelt gespeiste Asynchrongeneratoren bilden einen Sonderfall: Hier wird der Stator direkt an das Netz angeschlossen, während nur der Läufer über einen Umrichter angebunden ist. Der Umrichter muss in diesem Fall nur einen Teil der gesamten Leistung verarbeiten, was Baugröße und Verluste reduziert. Gleichzeitig bleibt die Anlage drehzahlvariabel, weil der Läuferstrom und damit das Magnetfeld gezielt beeinflusst werden.

Vollumrichter-Konzepte, wie sie bei permanenterregten Synchrongeneratoren und vielen Direktantrieben eingesetzt werden, koppeln den Generator vollständig über leistungselektronische Komponenten an das Netz. Diese Windenergie-Technologien eröffnen besonders weite Regelbereiche für Drehzahl, Blindleistung und Netzstützung, stellen aber hohe Anforderungen an die Auslegung von Umrichtern, Filtern und Kühlungssystemen.

Netzdienlichkeit und dynamische Netzstützung

Moderne Anlagen sollen nicht nur einspeisen, sondern in definierten Grenzen auch zur Stabilität des Netzes beitragen. Dazu gehören unter anderem Funktionen wie Blindleistungsbereitstellung, Spannungs- und Frequenzstützung sowie das Durchfahren kurzer Netzfehler.

Blindleistung ist für die Spannungsregelung in Wechselstromnetzen unverzichtbar. Über den Umrichter kann eine Windkraftanlage heute gezielt Blindleistung bereitstellen oder aufnehmen, je nachdem, ob die Spannung an der Einspeisestelle angehoben oder abgesenkt werden soll. Diese Fähigkeit wird in den Netzanschlussregeln bzw. Grid Codes spezifiziert und ist Bestandteil der Projektzertifizierung.

Ein weiterer Baustein moderner Windenergie-Technologien ist das Verhalten bei Kurzschlüssen oder Spannungseinbrüchen im Netz. Unter dem Begriff „Fault Ride Through" (FRT) werden Strategien zusammengefasst, bei denen die Anlage kurze Fehler im Netz überbrückt, statt sofort vollständig abzuschalten. Während der Störung stellt der Umrichter in vielen Konzepten Blindstrom bereit, um die Netzspannung zu stützen. Erst wenn Grenzwerte überschritten oder unterschritten werden, greifen Schutzfunktionen, die die Anlage gezielt vom Netz trennen.

Schutz- und Sicherheitssysteme auf der elektrischen Seite

Parallel zur Leistungselektronik sorgt eine abgestimmte Schutztechnik dafür, dass Anlage und Netz bei Störungen nicht beschädigt werden. Zum Schutzkonzept gehören Schutzgeräte vom Generator bis zum Netzverknüpfungspunkt, die Ströme und Spannungen überwachen und im Fehlerfall gezielt trennen. Dazu zählen Überstrom- und Kurzschlussschutz, Spannungs- und Frequenzschutz sowie spezielle Schutzfunktionen für Einspeiseanlagen in Mittel- und Hochspannungsnetzen.

Ein eigenes Thema sind Blitz- und Überspannungsschutz. Windenergieanlagen stehen exponiert in der Landschaft und werden regelmäßig von Blitzen getroffen – im Mittel etwa einmal pro Jahr, in exponierten Lagen auch deutlich häufiger. Blitzschutzsysteme leiten Ströme über definierte Pfade von den Rotorblättern über Nabe, Gondel und Turm bis in das Fundament ab. Überspannungsableiter in den elektrischen Systemen begrenzen transiente Überspannungen, die durch Blitzströme oder Schalthandlungen im Netz entstehen, und schützen Generator, Umrichter, Transformator und Steuerungstechnik. Schutzkonzepte werden so abgestimmt, dass sie selektiv wirken: Im Fehlerfall soll möglichst nur der betroffene Anlagenteil oder die betroffene Einspeisestelle abgeschaltet werden, während übrige Teile des Netzes in Betrieb bleiben. In Verteilnetzen mit hohem Anteil dezentraler Erzeuger gewinnt diese Selektivität an Bedeutung, weil zunehmend viele Einspeisepunkte gleichzeitig beteiligt sind.

Kühlung, Isolation und Lebensdauer elektrischer Komponenten

Leistungselektronik und Generatoren arbeiten im Dauerbetrieb unter hohen elektrischen und thermischen Belastungen. Die Isolationssysteme der Wicklungen, die Halbleiterbauelemente in den Umrichtern und die Zwischenkreiskomponenten reagieren sensibel auf Temperatur, Spannungsspitzen und Oberschwingungen. Daher sind Kühlkonzepte – etwa Luft- oder Wasserkühlung bei Umrichtern und forcierte Luft- oder Flüssigkeitskühlung bei Generatoren – ein wesentlicher Teil der Auslegung.

Sensoren überwachen Temperaturen, Ströme, Spannungen und Isolationswiderstände. Auffälligkeiten, etwa ein schleichender Anstieg der Wicklungstemperatur oder wiederkehrende Überlasten einzelner Halbleitermodule, lassen sich so frühzeitig erkennen. In vielen Projekten fließen diese Zustandsdaten heute in übergeordnete Condition-Monitoring-Systeme ein, die mechanische und elektrische Informationen zusammenführen. Auf dieser Basis lassen sich Wartungsfenster planen, bevor es zu Ausfällen von Generator, Umrichter oder Transformator kommt.

Aerodynamik und Wirkungsgrad – wie Windkraftanlagen ihre Leistung ausschöpfen

Die Aerodynamik bestimmt, wie viel der im Wind enthaltenen Energie eine Windkraftanlage überhaupt nutzen kann. Antriebsstrang und elektrische Systeme können Verluste nur begrenzen – die aerodynamische Qualität des Rotors legt fest, wie groß die „Energieernte" am Anfang der Kette ist. Begriffe wie Betz-Gesetz, Leistungsbeiwert und Leistungskennlinie sind deshalb zentrale Größen für die Einordnung von Aerodynamik und Ertrag.

Betz-Grenze und Leistungsbeiwert (c_P)

Die theoretische Obergrenze ist durch die Betz-Grenze beziehungsweise das Betz'sche Gesetz definiert: In einem freien Strömungsfeld kann kein Rotor mehr als rund 59,3 Prozent der kinetischen Windenergie entziehen. Dieser Anteil wird als maximaler Leistungsbeiwert (c_P) von 0,593 beschrieben. Moderne Großturbinen erreichen unter günstigen Bedingungen Spitzenwerte von etwa 0,45 bis 0,5.

Für die Praxis ist c_P kein fester Wert, sondern eine Kennlinie. Sie hängt unter anderem von Windgeschwindigkeit, Rotordrehzahl und Blattstellung ab. Die Regelung versucht im Teillastbereich, den Rotor in dem Drehzahl- und Pitch-Bereich zu betreiben, in dem der Leistungsbeiwert hoch ist. Oberhalb der Nennwindgeschwindigkeit steht die Begrenzung von Lasten im Vordergrund.

Leistungskennlinie – der Zusammenhang zwischen Wind und Ertrag

Wie sich die Kombination aus Windenergie-Technik, Regelung und elektrischer Einspeisung im Betrieb verhält, zeigt die Leistungskennlinie. Sie ordnet einer mittleren Windgeschwindigkeit eine elektrische Leistung zu und gliedert sich typischerweise in drei Bereiche:

• Anlauf- und Teillastbereich: Ab etwa 3–4 m/s setzt die Stromerzeugung ein, die Leistung steigt zunächst steil an.
• Nennleistungsbereich: Ab der Nennwindgeschwindigkeit hält die Anlage ihre Nennleistung. Die Pitch-Regelung nimmt dem Rotor gezielt Auftrieb, um mechanische und elektrische Komponenten zu entlasten.
• Abschaltbereich: Bei sehr hohen Windgeschwindigkeiten – meist um 20–25 m/s – wird die Anlage kontrolliert aus dem Wind genommen, um Schäden an Rotor, Turm und Antriebsstrang zu vermeiden.

Aerodynamische Pitch-Regelung – Arbeiten im optimalen Bereich

Damit eine Anlage über diesen gesamten Bereich hinweg effizient und sicher arbeitet, wird die Aerodynamik aktiv geregelt. Pitch-geregelte Anlagen verstellen den Blattwinkel kontinuierlich:

• Im Teillastbereich wird der Anstellwinkel so gewählt, dass der Rotor einen hohen Leistungsbeiwert erreicht.
• Ab der Nennwindgeschwindigkeit begrenzt die Pitch-Regelung die Leistungsaufnahme, um Lasten zu kontrollieren.
• Bei Sturm oder im Abschaltvorgang werden die Blätter in eine Stellung gebracht, in der sie nur noch wenig Auftrieb erzeugen.

Mit zunehmenden Rotordurchmessern rückt auch die Verteilung der Lasten zwischen den einzelnen Blättern in den Blick. Böen und Richtungswechsel treffen den Rotor nicht gleichmäßig, was zu asymmetrischen Belastungen führt. Neuere Regelungsstrategien nutzen deshalb Blatt-für-Blatt-Regelungen oder erweiterte Strömungssensorik, um lokale Lastspitzen besser auszugleichen.

Turbulenzen, Wake-Effekte und Standortqualität

Die aerodynamische Leistungsfähigkeit setzt eine halbwegs geordnete Anströmung voraus. In realen Strömungsfeldern beeinflussen Rauigkeiten wie Wälder, Gebäude und Geländekanten die Windtechnik: Sie erzeugen Turbulenz und Strömungsabrisse, die sowohl Ertrag als auch Ermüdungslasten verändern.

In Windparks kommen noch die sogenannten Wake-Effekte hinzu: Hinter jeder Anlage bildet sich ein Nachlauf mit geringerer Windgeschwindigkeit und erhöhter Turbulenz. Turbinen im Lee arbeiten damit in einem Windfeld, das unruhiger ist und weniger Energie enthält.

Für Binnenlandstandorte mit komplexem Gelände heißt das: Nicht nur mittlere Windgeschwindigkeit, sondern auch Turbulenzgrad, Strömungsschatten und Parklayout sind entscheidend. Standortgutachten bewerten daher heute systematisch Turbulenzintensität und Wake-Einflüsse.

Wirkungsgrad im Alltag – Stellschrauben über die Konstruktion hinaus

Ein Teil des aerodynamischen Wirkungsgrads ist durch Konstruktion und Auslegung vorgegeben: Rotordurchmesser, Profilwahl, Blattgeometrie und Turmhöhe setzen die maßgeblichen Grenzen. Im laufenden Betrieb kommen weitere Stellschrauben hinzu:

• saubere, glatte Rotorblätter ohne Schäden oder Verschmutzungen
• intakte Erosionsschutzsysteme an den Vorderkanten
• eine Betriebsführung, die unnötige Abschaltungen und harte Lastwechsel vermeidet
• regeltechnische Anpassungen an Standortbedingungen und Netzvorgaben

Das Thema Aerodynamik begleitet somit die gesamte Lebensdauer einer Anlage.

Steuerung, Regelung und Überwachung – Technologie, die den Betrieb von Windkraftanlagen organisiert

Die mechanischen und elektrischen Komponenten bestimmen, wozu eine Windkraftanlage in der Lage ist. Ob sie dieses Potenzial über Jahre ausschöpft, entscheidet die Steuerungs- und Überwachungstechnik. Sie sammelt Daten, steuert die im Antriebsstrang beschriebenen Systeme und verknüpft Aerodynamik, Mechanik und elektrische Einspeisung zu einem geführten Gesamtprozess.

Steuerung, Regelung und Überwachung verbinden klassische Maschinenbautechnik mit digitaler Systemtechnik. Betriebssicherheit und Verfügbarkeit hängen deshalb auch von Sensorik, Regelungsstrategie und Auswertung der Zustandsdaten ab.

Sensorik – Grundlage aller Entscheidungen

Zentral ist ein dichtes Netz an Sensorik. Auf der Gondel erfassen Anemometer und Windfahnen Windrichtung und -geschwindigkeit – also genau die Größen, die in der Leistungskennlinie und der aerodynamischen Auslegung den Ausgangspunkt bilden.

Drehzahlsensoren überwachen Rotor und Generator, Temperaturfühler sitzen an Getriebe, Lagern, Generator und Umrichter. Strom- und Spannungsmessungen bilden zusammen mit Leistungswerten die Basis für die elektrische Regelung, wie sie im Abschnitt zu Generator und Umrichter beschrieben wurde.

An Hauptlager, Getriebe und Generator sind Beschleunigungssensoren angebracht, die Schwingungen in mehreren Richtungen messen. Druck- und Füllstandssensoren überwachen Schmier- und Hydrauliksysteme, Wegaufnehmer erfassen Blattstellung und Gondelposition. Alle Signale laufen in einer zentralen Steuerungseinheit zusammen, die daraus Betriebszustände ableitet und Stellgrößen berechnet.

Yaw- und Pitch-Regelung – Ausrichtung, Blattverstellung und Lastführung

Zwei Regelkreise prägen das Verhalten der Windkraftanlage im Wind: Yaw und Pitch. Die Yaw-Regelung vergleicht Windrichtung und Gondelposition und steuert die Azimutantriebe am Drehlager zwischen Turm und Gondel. Ziel ist eine Ausrichtung, bei der der Rotor gut im Wind steht, ohne dass die Gondel in kleinen Schritten hin- und herschwenkt. Das entlastet Zahnkränze, Antriebe und Turm und schließt unmittelbar an die Überlegungen zur Schwingungsdynamik der Türme an.

Die Pitch-Regelung verstellt den Anstellwinkel der Rotorblätter. Die mechanischen Pitch-Systeme werden hier zur Regelstrecke: Im Teillastbereich werden die Blätter so eingestellt, dass der Leistungsbeiwert hoch bleibt. Ab der Nennwindgeschwindigkeit rückt die Begrenzung von Lasten und elektrischer Leistung in den Vordergrund. Bei Starkwind und Abschaltungen bringen Pitch-Systeme die Blätter in Stellungen, die den Rotor gezielt abbremsen und damit den Antriebsstrang schützen.

Neuere Anlagen nutzen blattindividuelle Strategien. So lassen sich Lastspitzen aus Böen und Turbulenzen besser abfangen, die Rotorblätter sind weniger ungleich belastet und Turm sowie Gondel werden langfristig geschont.

SCADA – Fernüberwachung und Betriebsführung auf Basis von Daten

Alle relevanten Messwerte und Statusinformationen werden im SCADA-System (Supervisory Control and Data Acquisition) erfasst. Es dokumentiert Winddaten, elektrische Größen, Temperaturverläufe, Schaltvorgänge und Alarme und macht damit sichtbar, wie sich die Anlage entlang ihrer Leistungskennlinie und ihrer technischen Grenzen bewegt.

Technische Betriebsführer greifen aus der Leitwarte oder per Fernzugriff darauf zu. Sie überwachen einzelne Anlagen und ganze Parks, bewerten Verfügbarkeit und Ertrag und analysieren wiederkehrende Störungen, Abschaltmuster oder Auffälligkeiten in Last- und Temperaturverläufen.

Condition Monitoring – Zustandsüberwachung von Lager, Getriebe und Generator

Condition-Monitoring-Systeme konzentrieren sich auf hochbelastete Komponenten wie Hauptlager, Getriebe und Generator. Schwingungssensoren an Gehäuse und Lagerstellen erfassen Beschleunigungen, aus deren Frequenzspektren sich typische Signaturen für Lager- oder Zahnflankenschäden ableiten lassen.

Ergänzend werden Ölzustände ausgewertet: Partikel, Wassergehalt, Additivabbau und chemische Alterung geben Hinweise auf beginnenden Verschleiß. Temperaturtrends an Lagern, Getriebe und Wicklungen zeigen, ob sich Verlustleistung und thermische Reserve im Laufe der Jahre verschieben.

Aus dieser Kombination entsteht ein belastbares Bild des tatsächlichen Zustands im Antriebsstrang. In der Praxis werden Wartungs- und Reparaturmaßnahmen zunehmend darauf abgestimmt: Ein sich anbahnender Lagerschaden kann in ein geplantes Kran-Zeitfenster gelegt werden, statt zu einem ungeplanten Stillstand mitten in einer Starkwindphase zu führen. Das senkt indirekte Kosten und erhöht messbar die Verfügbarkeit.

Schutz- und Sicherheitstechnik – definierte Reaktionen im Fehlerfall

Parallel zur Regelung arbeitet eine mehrstufige Schutztechnik. Auf elektrischer Seite überwachen Schutzgeräte Ströme, Spannungen und Frequenzen von Generator bis Netzverknüpfungspunkt. Werden definierte Grenzwerte überschritten oder unterschritten, begrenzen sie zunächst Leistungen oder trennen im Fehlerfall die Anlage gezielt vom Netz.

Auf mechanischer Seite überwachen Sensoren unter anderem Drehzahl, Schwingungen und Temperaturen. Wird ein Grenzwert erreicht, greifen abgestufte Reaktionen: zunächst Leistungsreduzierung, dann eine geregelte Abschaltung. In kritischen Situationen kommt eine schnelle Bremsung hinzu – mit mechanischer Bremse und aerodynamischer Abbremsung über die Pitch-Systeme.

Die Auslegung dieser Schutzfunktionen orientiert sich an technischen Richtlinien und Netzanschlussregeln, dem so genannten Grid Code. Sie sollen sicherstellen, dass Windkraftanlagen auch bei Störungen kontrolliert reagieren, ihre Standsicherheit gewahrt bleibt und das Zusammenspiel mit dem übergeordneten Netz stabil funktioniert.

Technologische Vielfalt in der Windenergie

Neben den heute dominierenden Horizontalachsen-Anlagen mit Turm und Dreiblattrotor sind aus der Windenergie-Technik im Laufe der Zeit weitere Konzepte hervorgegangen. Sie besetzen Nischen, erschließen besondere Standorte oder dienen schlichtweg als Versuchsfeld, um auf anderem Wege Windstrom zu erzeugen.

Schwachwindanlagen – für weniger starke Windverhältnisse gemacht

Schwachwindanlagen sind speziell für Binnenlandstandorte mit moderaten Windgeschwindigkeiten ausgelegt. Typisch ist eine große Rotorfläche im Verhältnis zur Nennleistung und häufig eine höhere Nabenhöhe, um auch in turbulenter Umgebung möglichst gleichmäßige Strömungsfelder zu erreichen.

Technisch bedeutet das:

• größere Rotordurchmesser bei gleicher Generatorleistung,
• eine auf niedrige Anlauf- und Nennwindgeschwindigkeiten optimierte Blattgeometrie,
• und Regelstrategien, die auch bei schwankendem Wind ein ruhiges Drehmoment liefern.

Diese Konzepte zielen weniger auf maximale Spitzenleistung ab als auf hohe Jahreserträge unter realen Binnenlandbedingungen. Für Standorte im Wald, in topografisch komplexem Gelände oder in Regionen mit mittleren Windgeschwindigkeiten kann diese Windtechnologie entscheidend für die Wirtschaftlichkeit sein.

Vertikalachsen-Anlagen

Vertikalachsige Windkraftanlagen – häufig als Darrieus- oder Savonius-Rotor ausgeführt – ordnen die Rotationsachse senkrecht nach oben. Der Rotor dreht sich also um eine vertikale Achse, während die Strömung aus jeder Richtung genutzt werden kann.

Savonius-Rotoren arbeiten als Widerstandsläufer: Die Rotorflächen werden buchstäblich vom Wind „weggedrückt", was robuste, aber langsame Laufbewegungen erzeugt. Ihr Leistungsbeiwert ist deutlich niedriger als bei klassischen Dreiblattrotoren, entsprechend auch die Stromerträge. Darrieus- und H-Rotoren nutzen dagegen Auftriebskräfte. Sie erreichen höhere Wirkungsgrade, stellen aber anspruchsvollere Anforderungen an Fertigung und Regelung.

Vertikalachser werden vor allem auf Dächern, in Industriearealen oder in räumlich begrenzten Zonen eingesetzt. Dort spielen sie ihre Stärken aus: ihre kompakte Bauform, eine geringere Bauhöhe und die Möglichkeit, mit geringeren Abständen zu Bebauung zu arbeiten.

Floating Wind – schwimmende Offshore-Anlagen

Klassische Offshore-Windparks nutzen feste Gründungen im Meeresboden und sind damit auf Wassertiefen bis etwa 50 Meter beschränkt. Für größere Tiefen wären Pfahl- und Jacket-Konstruktionen unverhältnismäßig aufwendig. Hier setzt das Konzept des Floating Wind an: Windkraftanlagen werden auf schwimmenden Fundamenten installiert, die über Verankerungssysteme mit dem Meeresgrund verbunden sind.

Es haben sich drei Grundtypen herausgebildet:

• Spar-Buoy-Konzepte mit tief reichenden, schlanken Schwimmkörpern,
• halbtauchende Plattformen mit mehreren Auftriebskörpern,
• sowie Tension-Leg-Plattformen mit gespannten Verankerungsleinen.

Diese Technologie verlagert den Ausbau in windstarke Regionen mit großen Wassertiefen – etwa an steilen Kontinentalsockeln oder im offenen Atlantik. Die technischen Herausforderungen liegen in der Kombination aus Turm- und Rotorlasten mit Wellen- und Strömungseinflüssen, in der Auslegung der Anker- und Leitungssysteme und in der Serienfertigung schwimmender Fundamente. Erste Pilot- und Demonstrationsanlagen sind auch in Europa bereits in Betrieb. Großflächige Projekte dürften jedoch erst ab den 2030er Jahren starten.

Airborne Wind Energy – Strom aus Höhenwind

Airborne-Wind-Energy-Systeme verlagern die Energieumwandlung vom Turm in die Luft. Tragflächen oder Kites fliegen in mehreren hundert Metern Höhe in Schleifenmustern und nutzen dort stärkere und gleichmäßigere Windfelder. Die Zugkräfte der Seile treiben Generatoren am Boden oder in der Gondel des Flugkörpers an.

Airborne-Konzepte versprechen, mit weniger Materialeinsatz auszukommen, da Turm und Fundament entfallen und nur ein relativ leichter Flugkörper, Seile und Bodentechnik nötig sind. Zudem erschließen sie Höhenbereiche, die mit konventionellen Anlagen nicht erreichbar sind. Technologien wie diese befinden sich allerdings noch überwiegend im Demonstrations- und Pilotstadium.

Experimentelle Konzepte und zukünftige Technologien

Neben Schwachwindanlagen, Vertikalachsern, Floating Wind und Airborne-Systemen gibt es eine Reihe experimenteller Ansätze, die die Grundform der Windkraftanlage selbst in Frage stellen. Dazu gehören sogenannte Anlagenkonzepte ohne Rotorblätter: Hier schwingt ein schlanker Mast im Wind in Resonanz und wandelt die Bewegungsenergie über Generatoren an der Basis in Strom um.

Andere Ideen setzen auf neuartige Blattgeometrien, biomimetische Profile oder adaptive Strukturen, die sich unter Last gezielt verformen und so Lastspitzen reduzieren sollen. Auch Multi-Rotor-Konzepte, bei denen mehrere kleine Rotoren auf einer gemeinsamen Struktur arbeiten, werden erprobt.

Auch diese Technologien bewegen sich zum Großteil im Bereich von Prototypen und Forschungsanlagen. Sie zeigt, in welche Richtungen Entwicklungsteams denken: weniger Material pro erzeugter Kilowattstunde, bessere Integration in Landschaften und Netze sowie neue Anwendungen jenseits klassischer Windparks.

Fazit: Windkraftanlagen-Technik verstehen, gute Entscheidungen treffen

Windkraftanlagen sind komplexe technische Systeme, in denen jede Ebene mitentscheidet: Fundamente und Türme bestimmen, wie gut eine Anlage Schwingungen und Lastwechsel verkraftet. Gondel, Hauptlager, Getriebe oder Direktantrieb prägen das Ausfallrisiko im Antriebsstrang.

Generator, Umrichter und Schutztechnik legen fest, wie stabil und netzdienlich eingespeist wird. Rotorblätter, Pitch-Systeme und aerodynamische Feinabstimmung entscheiden darüber, wie viel der im Wind vorhandenen Energie tatsächlich in Strom umgewandelt wird – und wie hoch der Verschleiß dabei ausfällt.

Für Flächeneigentümer, Kommunen und Investoren ist diese Vielfalt der Technik eine echte Stellschraube: Ob ein Projekt auf Schwachwindauslegung setzt, welche Nabenhöhe gewählt wird, wie der Antriebsstrang aufgebaut ist, welches Monitoring vorgesehen ist und wie Wartung und größere Eingriffe organisiert werden, beeinflusst Ertrag, Kostenstruktur und Restwert über Jahrzehnte. Wer technische Zusammenhänge kennt, kann Angebote besser vergleichen, kritische Punkte gezielt ansprechen und Rahmenbedingungen fundierter verhandeln.

Wenn Sie aus diesem Überblick einen konkreten nächsten Schritt ableiten möchten, starten Sie am besten mit einer kurzen Standortprüfung.
